ผู้เขียน หัวข้อ: สอบถามเรื่องแปลงไมล์ดิจิตอนเจ ครับ (รูปแปลงกรอบไมล์มาแล้ว แปลงใส่ลูกลอยแล้วครับ หายไปนานสำหรับโปรเจค  (อ่าน 36994 ครั้ง)
0 สมาชิก และ 1 บุคคลทั่วไป กำลังดูหัวข้อนี้
Biomunstor<NC.Z>
นักแข่งมืออาชีพอันดับหนึ่ง
*******
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 1,036



ดูรายละเอียด
« เมื่อ: 22 พฤษภาคม 2011 01:36:40 »

พอดีผมได้ไมล์ดิจิตินมาครับ แล้วเดินไฟเรียบร้อยครับ แต่ตอนนี้ขาดอยู่ ตอนนี้แปลงกรอบไมล์เรียบร้อยละครับขอขอบคุณ น้า ~ Funky_nu_NoO ที่ให้คำแนะน้ำ  วันนี้เป็นโอกาสอันดีเลยจับแปลงลูกลอยใส่ ได้มานานแล้วแต่ไม่มีโอกาสใส่ซะที ^^

ตัวไมล์ครับ น่าจะเป็นไมล์ดิจิตอน เจ ปี93 ปลั๊ก ขาว ส้ม ครับ



ขอยื้มใช้รูปหน่อยนะครับ

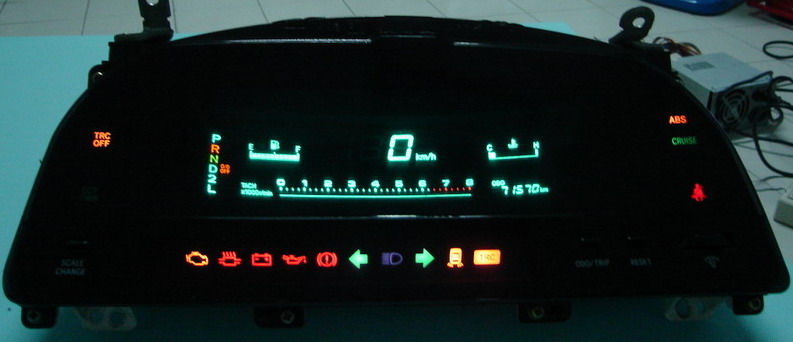

เรือนไมค์ดิจิตอลปี93

ปลั๊กสีส้ม

Pinที่   สีสายไฟ   สัญลักษณ์   ต่อกับ
1   เหลือง/แดง   IGN +   ไฟบวก IGN +
2   ไม่ใช้
3   ดำ   Chg. +   ไฟบวก Chg.+
4   เขียวอ่อน/แดง   TRC.   เอาลบ(-)มาtric
5   ม่วง/เขียว   R.Light ( ไฟท้าย )   เอาลบ(-)มาtric
6   เขียวอ่อน/ดำ   TRC./Off   เอาลบ(-)มาtric
7   เหลือง/เขียว   Chg. -   ไฟลบ Chg.-
8   ไม่มีสายไฟ   ECT SPORT   เอาบวก(+)มาtric
9   น้ำเงิน/ขาว   ECT PWR.   เอาบวก(+)มาtric
10   ขาว/ดำ   GROUND   ขั้วลบ(-)
11   เหลือง/ดำ   ไฟแสดงอุณหภูมิท่อไอเสียเกินเกณฑ์   (-)มาจากSENSERอุณหภูมิท่อไอเสีย
12   เทา/เขียว   CHECK ENG.   กล่อง ECU. ขั้ว W
13   ไม่ใช้
14   ไม่ใช้
15   เขียว/เหลือง   TURN ( R )   ไฟเลี้ยวขวา ( + )
16   แดง/น้ำเงิน   BEAM ( ไฟสูง )   ไฟสูง ( + )
17   เขียว/ดำ   TURN ( L )   ไฟเลี้ยวซ้าย ( + )
18   ดำ/ขาว   PKB.( BRAKE )   เบรคมือ ( - )
19   เหลือง/น้ำเงิน   OIL.   ไฟน้ำมันเครื่อง ( - )
20   เขียว   ไฟหรี่   ไฟหรี่ ( + )
21   ไม่ใช้
22   ดำ GROUND ไฟหรี่   ขั้วลบ(-)
23   ขาว/ดำ   GROUND   ขั้วลบ(-)

ปลั๊กสีขาว

Pinที่   สีสายไฟ   สัญลักษณ์   ต่อกับ
1   น้ำเงิน/เหลือง   MEMORY   ไฟบวก ( + ) ตลอดเวลา
2   เหลือง   SI.   ขั้วที่ 3 ของ Sp Gen.เกียร์
3   เขียวอ่อน/แดง   4P   กล่อง ECU. ขั้ว SP.1
4   เหลือง/แดง   TEMP.   อุณหภูมิน้ำ
5   เหลือง/น้ำเงิน   FUEL ( FV+5V. )   ขั้วที่ 1 ลูกลอย + 5 V.
6   เหลือง/ดำ   FUEL ( FR )   ขั้วที่ 3 ลูกลอย
7   น้ำตาล   GROUND   ขั้วลบ(-)
8   ดำ/ขาว   FUEL ( FE )   ขั้วที่ 2 ขั้วลบลูกลอย ( - )
9   น้ำตาล   GROUND   ขั้วลบ(-)
10   ดำ   IGN.( - )   IGN.( - ) สัญญาณวัดรอบ
11   ม่วง/เขียว   O/D OFF.   เอาลบ(-)มาtricจาก O/D
12   เขียว/ดำ   เกียร์ L   เอาบวก(+)มาtricมา จากSW.เกียร์
13   ม่วง   เกียร์ 2   เอาบวก(+)มาtricมา จากSW.เกียร์
14   เขียว/เหลือง   เกียร์ D   เอาบวก(+)มาtricมา จากSW.เกียร์
15   เขียว/แดง   เกียร์ N   เอาบวก(+)มาtricมา จากSW.เกียร์
16   แดง/น้ำเงิน   เกียร์ R   เอาบวก(+)มาtricมา จากSW.เกียร์
17   เขียว/ขาว   เกียร์ P   เอาบวก(+)มาtricมา จากSW.เกียร์
18   ขาว   ABS.   เอาบวก(+)มาtric มาจาก ABS.
19   ไม่ใช้
20   เขียวอ่อน   DOOR   เอาลบ(-)มาtric มาจาก SW.ประตู
21   เขียวอ่อน/แดง   SEAT BELT   เอาลบ(-)มาtric มาจาก SW.เข็มขัดนิรภัย

credit : Club JZ



นี้ครับ 2 จุดที่ไม่เนียน และด้านล้างครับ





เอามือปิดกุญดบไฟขึ้นเต็มเลย



สตาร์ท



ถ่ายใหม่ครับ พร้อมโม อิอิ













อาจจะไม่เนียนเท่ารัยใช้ไปก่อนอิอิครับ

รูปแปลงลูกลอย มาแว้ววววว แต่ไม่แน่ใจเหมือนกันว่าอย่างไง เพราะเกมันจะอยู่ยังนั้นตลอด ถ้าปิดเปิดกุญแจใหม่ ระดับน้ำมันถึงจะเปลียน ไม่รู้ว่าต่อผิดอ่าเปล่า



แปลงแล้วใส่ลูกลอย เจ เข้าไป ส่วนลูกลอยเดิมเอาออก ^^


ภาพเต็มๆ เมื่อแปลงเสร็จ




เย่ เกน้ำมันขึ้นกับเค้าซะที ใส่ไมล์มาจะเป็นปีละ อิอิ แต่นี้ ไม่ค่อยได้ใช้น้ำมัน เลยมีเท่าที่เห็นครับ ^^ ลิงจั๊กๆ


« แก้ไขครั้งสุดท้าย: 07 พฤษภาคม 2015 19:37:47 โดย Biomunstor<NC.Z> » บันทึกการเข้า

Biomunstor<NC.Z>
นักแข่งมืออาชีพอันดับหนึ่ง
*******
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 1,036



ดูรายละเอียด
« ตอบ #1 เมื่อ: 22 พฤษภาคม 2011 04:11:49 »

ช้วยกน่อยนะครับคิดว่าได้กรอบใหม่แน่เลย อิอิ
บันทึกการเข้า

BUZZ " つづく "
นักแข่งมืออาชีพอาวุโส
********
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 3,702



ดูรายละเอียด
« ตอบ #2 เมื่อ: 22 พฤษภาคม 2011 06:55:59 »

แหม!!  แหม!!  แหม!!  น่าอิจฉาเชียวครับบอม  ใส่ไมล์ดิจิม่อนซะด้วยอะ สุดยอด
ว่างๆเอามาชมบ้างนะเผื่อสนใจมั่งอะคับ  อิอิ เหอๆๆ

บันทึกการเข้า
Biomunstor<NC.Z>
นักแข่งมืออาชีพอันดับหนึ่ง
*******
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 1,036



ดูรายละเอียด
« ตอบ #3 เมื่อ: 22 พฤษภาคม 2011 09:05:50 »

แหม!!  แหม!!  แหม!!  น่าอิจฉาเชียวครับบอม  ใส่ไมล์ดิจิม่อนซะด้วยอะ สุดยอด
ว่างๆเอามาชมบ้างนะเผื่อสนใจมั่งอะคับ  อิอิ เหอๆๆ


อิอิ เอาด้วยมัยละสูกพี่ แต่ตอนนี้บอมยังแปลงกรอบไม่ได้เลย
บันทึกการเข้า

Wayukung
นักแข่งมืออาชีพอาวุโส
********
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 2,138



ดูรายละเอียด
« ตอบ #4 เมื่อ: 22 พฤษภาคม 2011 09:12:42 »

แหม!!  แหม!!  แหม!!  น่าอิจฉาเชียวครับบอม  ใส่ไมล์ดิจิม่อนซะด้วยอะ สุดยอด
ว่างๆเอามาชมบ้างนะเผื่อสนใจมั่งอะคับ  อิอิ เหอๆๆ



เอาของแท้ป่าว พอมี
บันทึกการเข้า

M i N T o <NCZ>
นักแข่งมืออาชีพอาวุโส
********
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 4,580



ดูรายละเอียด เว็บไซต์
« ตอบ #5 เมื่อ: 22 พฤษภาคม 2011 09:22:10 »

 แอบดู
บันทึกการเข้า
illusionx<NC.Z>
นักแข่งมืออาชีพอาวุโส
********
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 9,252


ปลวกคนเดิม


ดูรายละเอียด
« ตอบ #6 เมื่อ: 22 พฤษภาคม 2011 10:28:16 »

ใส่แล้วเป็นไงอ่ะอยากเห็นไฟหน้าปัดท์
บันทึกการเข้า



https://www.facebook.com/stevesecondhandtire76.5shop
Steve 2nd tire racing & Termostat 76.5c
วาวน้ำอุณหภูมิต่ำ 76.5c / ยาง%ซิ่ง ขอบ17-20 / TE37ขอบ18 / ล้อยางป้ายแดงสั่ง
note ae 101
บุคคลทั่วไป
« ตอบ #7 เมื่อ: 22 พฤษภาคม 2011 11:01:38 »

 แอบดู แอบดู แอบดู
บันทึกการเข้า
Mr.not
นักแข่งมืออาชีพอาวุโส
********
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 4,336



ดูรายละเอียด
« ตอบ #8 เมื่อ: 22 พฤษภาคม 2011 11:03:16 »

^
l
l
l
ทามมัยลง 3 เอสโบ แล้วยังไม่พอหรือไง นี่จะแปลงไมล์อีก แคะเข้มูก
บันทึกการเข้า
note ae 101
บุคคลทั่วไป
« ตอบ #9 เมื่อ: 22 พฤษภาคม 2011 11:14:23 »

 ปิดปาก ปิดปาก ปิดปาก
บันทึกการเข้า
AE.พาฝัน
นักแข่งมืออาชีพอาวุโส
********
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 2,910



ดูรายละเอียด
« ตอบ #10 เมื่อ: 22 พฤษภาคม 2011 12:09:16 »

 ซูม ซูม ซูม ซูม ซูม ซูม
บันทึกการเข้า
nong@111
นักแข่งมืออาชีพอันดับสอง
******
ออฟไลน์ ออฟไลน์

กระทู้: 880


carib....สวยโฮ้กๆๆ


ดูรายละเอียด
« ตอบ #11 เมื่อ: 22 พฤษภาคม 2011 17:52:37 »

เคยเห็นแล้วครับ112ใส่อยู่ครับ สวยมากๆ
บันทึกการเข้า

Biomunstor<NC.Z>
นักแข่งมืออาชีพอันดับหนึ่ง
*******
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 1,036



ดูรายละเอียด
« ตอบ #12 เมื่อ: 22 พฤษภาคม 2011 17:58:06 »

ตอนนี้ใส้ได้แล้วครับ แต่ไม่ค่อยสวย เด๋วหาซื้อ  กรอบไมล์มาตัดใหม่ก่อนครับ หรือมีใครจะบริจาค บอกได้นะครับ อันนี้มันการเป็นบทเรียนไปแล้วครับ ใส้แล้วมันจะลึกๆๆครับอารมเหมือนขับเครื่องบิน
บันทึกการเข้า

BUZZ " つづく "
นักแข่งมืออาชีพอาวุโส
********
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 3,702



ดูรายละเอียด
« ตอบ #13 เมื่อ: 22 พฤษภาคม 2011 18:58:53 »

 สุดยอดอยากเห็นอะ  ทำทั้งหมดเท่าไหรอะคับบอม  ลงรูปให้ชมหน่อยจิ
พีเอ็มหน่อยนะคับบอม  เผื่อจะเอามั่งอะ   อุอุ อิอิ

บันทึกการเข้า
M i N T o <NCZ>
นักแข่งมืออาชีพอาวุโส
********
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 4,580



ดูรายละเอียด เว็บไซต์
« ตอบ #14 เมื่อ: 22 พฤษภาคม 2011 19:37:30 »

โชว์รูปตอนใส่หน่อยบอม ซูม ซูม
บันทึกการเข้า
*OommY*
นักแข่งมืออาชีพอันดับหนึ่ง
*******
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 1,363


----


ดูรายละเอียด
« ตอบ #15 เมื่อ: 22 พฤษภาคม 2011 19:52:24 »

อยากเห็นรูปตอนเปิดไฟจังเลยครับ
บันทึกการเข้า
Biomunstor<NC.Z>
นักแข่งมืออาชีพอันดับหนึ่ง
*******
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 1,036



ดูรายละเอียด
« ตอบ #16 เมื่อ: 23 พฤษภาคม 2011 00:02:19 »

เด๋วพรุ่งนี้ลงให้ละกันวันนี้วุ่นทั้งวันเลยเรื่อง ย้ายของกลับบ้านครับ
บันทึกการเข้า

M i N T o <NCZ>
นักแข่งมืออาชีพอาวุโส
********
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 4,580



ดูรายละเอียด เว็บไซต์
« ตอบ #17 เมื่อ: 23 พฤษภาคม 2011 00:48:06 »

จัดไปน้อง
บันทึกการเข้า
panaejorn
นักแข่งมืออาชีพอาวุโส
********
ออฟไลน์ ออฟไลน์

กระทู้: 2,309


_~=*_ พ เ น จ ร_*=~_


ดูรายละเอียด
« ตอบ #18 เมื่อ: 23 พฤษภาคม 2011 01:23:04 »

กรอบเดิม เจียขอบ ออกครับ
บันทึกการเข้า

AE Racing Club
Panaejorn @ AE Racing Club.Net
No More Game-Friend Indeed
All Zone
ปากขมก็อมยา ปากหมาก็อมตีน
Biomunstor<NC.Z>
นักแข่งมืออาชีพอันดับหนึ่ง
*******
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 1,036



ดูรายละเอียด
« ตอบ #19 เมื่อ: 23 พฤษภาคม 2011 01:26:11 »

กรอบเดิม เจียขอบ ออกครับ
อ่าครับ แต่ผมเจียร์ด้านข้างมากไปหน่อยอ่าครับเลยไม่ค่อยเนียน คงต้องหา กรอบใหม่ละครับน้า มีตัวอย่างให้ดูมัยครับ อิอิ
บันทึกการเข้า
