ทำไฟรูกุญแจ สามห่วง Corolla 1991

รถเราอายุแก่แล้วไม่มีไฟรูกุญแจ อยากเท่มั่ง จัดการทำเองใช้ led 3.5 volt
ใช้ความต้านทาน 470 k มาลดกระแสเพราะว่าไฟรถ 12 volt นำมาต่อแล้วใส่ในท่ออากาศที่ใช้เลี้ยงปลาตู้ ทำเป็นวงกลมแล้วใส่ลงในร่งรูกุญแจ








จากนั้นหาไฟมาเลี้ยง ได้ไฟจากไฟห้องเก็บของท้ายรถ ด้วยการถอดขั้วหลอดวัดว่าเส้นใหนเป็นไฟ 12 volt ได้สีฟ้าแถบเหลืองเป็นไฟ 12 volt

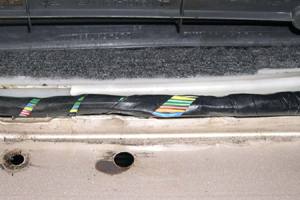

จากนั้นมารื้อที่ขอบประตู หาเส้นเดียวกันกับที่ห้องเก็บของ เจอแล้วใช้เข็มจิ้มทะลุฉนวนเพื่อวัดว่าใช่ไฟ 12 volt หรือไม่

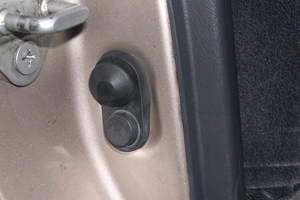

เมื่อได้แล้ว ดูที่สวิทประตู เพื่อเอาเส้นที่เป็น Ground มาใช้ ที่ประตูเป็นการตัดต่อให้เส้นนั้นลงต่อกับตัวถังรถ ด้วยการถอดสวิชออกมา แล้วต่อใช้ร่วมกัน







ประกอบเข้าที่ จะได้ว่าไฟ 12 volt ได้มาจากไฟที่ต่อไปยังห้องเก็บของท้ายรถ ส่วนไปลบหรือ Ground ได้จากสวิชประตู






ตอนนี้ต่อตรงๆ ไม่ผ่านตัวหน่วง คือเปิดแล้วติดพอปิดประตูไฟดับ ว่างๆจะไปเดินเล่นที่บ้านหม้อ หาตัวหน่วง 12 volt ราคาไม่เกิน 150 บาทต่อเพิ่ม เมื่อปิดประตู มันจะหน่วงการดับไว้ 15 วินาที เพื่อเสียบกุญแจได้ อยากเท่กว่านี้ ต่อเพิ่มเป็นไฟส่องเท้าก็ยังได้

["Beer@RYZ"]

สวยดีครับ

[▓▒ น้องกะทิ ▒▓]



[卐 Vampire101 卐 <RZ>]

แหล่มคร๊าบ

[damrong]

สวยดีครับต้องลองไปต่อใช้มั่ง

[sirikitgas]

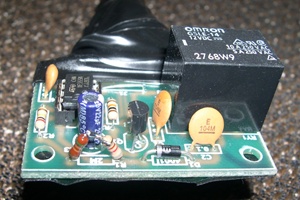

ซื้อตัวหน่วงมาแล้วยัง งง กับวงจร ต่อเข้าไปอย่างไร

[sirikitgas]

ปัญหาที่เจอคือการต่อสวิท เนื่องจากในรถการตัดต่อสวิท เป็นการตัดต่อสาย - ลบ หรือ Ground แต่ในชุด Kit ตัวหน่วงเป็นการตัดต่อสาย + จะเอาไปต่อที่สวิทประตูรถเลยทันทีไม่ได้ ทำให้ไฟลัดวงจร จึงตัดแปลงโดยใช้ Relay อีกตัวเพิ่มเข้าไป

[sirikitgas]

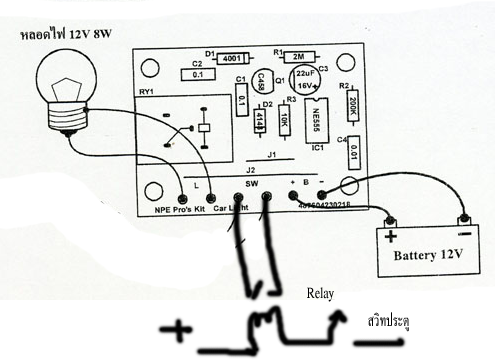

จัดการต่อ Relay เข้าไป โดยการให้ไฟเข้าขา Relay ขา 1 ส่วนขา 2 ต่อกับสวิทประตู จากนั้นเอาขา 3 และ 5 ไปต่อแทนขาสวิทที่ชุด Kit

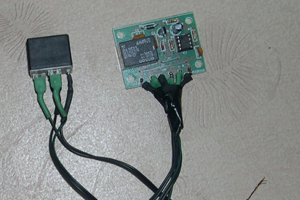

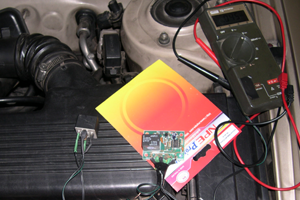

นำไปทดลองดูว่าใช้ได้หรือไม่ กลัวว่าประกอบเข้าในรถต้องรื้อใหม่ เพื่อความมั่นใจ ต่อภายนอกก่อน ผลปรากฏว่าใช้ได้ แต่มันหน่วงเวลาเท่าที่เขาออกแบบไว้คือ 1 นาที มันนานเกินไป

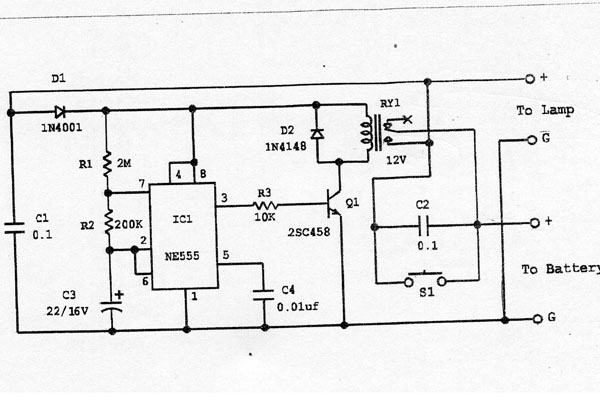

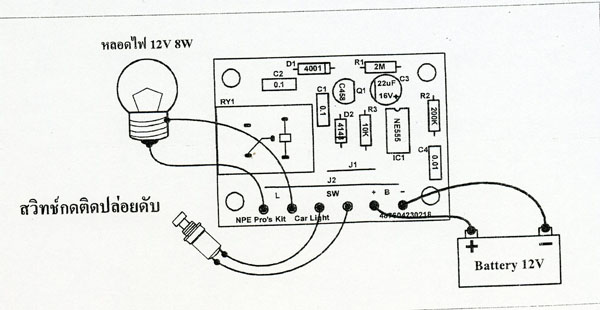

ดูจากวงจรค่า R1 มีค่า 2 M ทดลองเปลี่ยนเป็น 500 K ผลคือมันหน่วงแ 3 วินาที เอาใหม่ ใส่ 850 K มันหน่วง 6 วินาที เพิ่มค่าไปเรื่อย แต่เนื่องจากไม่มีค่า R เท่าที่ต้องต้องการ ก็เลยจับค่า R มาต่อกันจนได้ 1.3 K ผลที่ได้คือหน่วงเวลา 10 วินาที คิดว่าน่าจะพอทันเสียกุยแจ ก็เลยเอาค่านั้น ถ้าให้ดีต้องใส่ค่า R เกือกม้าจะได้ปรับเวลาตามที่ต้องการได้
